倒置式屋面找坡及女兒墻高度問題

來源：建科 瀏覽：- 發布日期：2023-03-29 10:15:33

設計案例：

某幼兒園設計倒置式屋面找坡2%，女兒墻凈高小于規范強條要求的1300。

處理意見：

屋面找坡改為3%，增加女兒墻高度。

規范名稱及條文內容：

一、《倒置式屋面工程技術規程》JGJ 230-2010，5.2.1，3倒置式屋面當屋面采用材料找坡時，坡度宜為3％，最薄處找坡層厚度不得小于30mm。找坡宜采用輕質材料或保溫材料。

二、《托兒所、幼兒園建筑設計規范》JGJ39-2016(2019 年版)，4.1.9托兒所、幼兒園的外廊、室內回廊、內天井、陽臺、上人屋面、平臺、看臺及室外樓梯等臨空處應設置防護欄桿，欄桿應以堅固、耐久的材料制作。防護欄桿的高度應從可踏部位頂面起算，且凈高不應小于1.30m。防護欄桿必須采用防止幼兒攀登和穿過的構造，當采用垂直桿件做欄桿時，其桿件凈距離不應大于0.09m。

解析：

一、為防止倒置式屋面保溫層長期積水，使積水能夠順暢排走，需適當加大倒置式屋面的坡度。

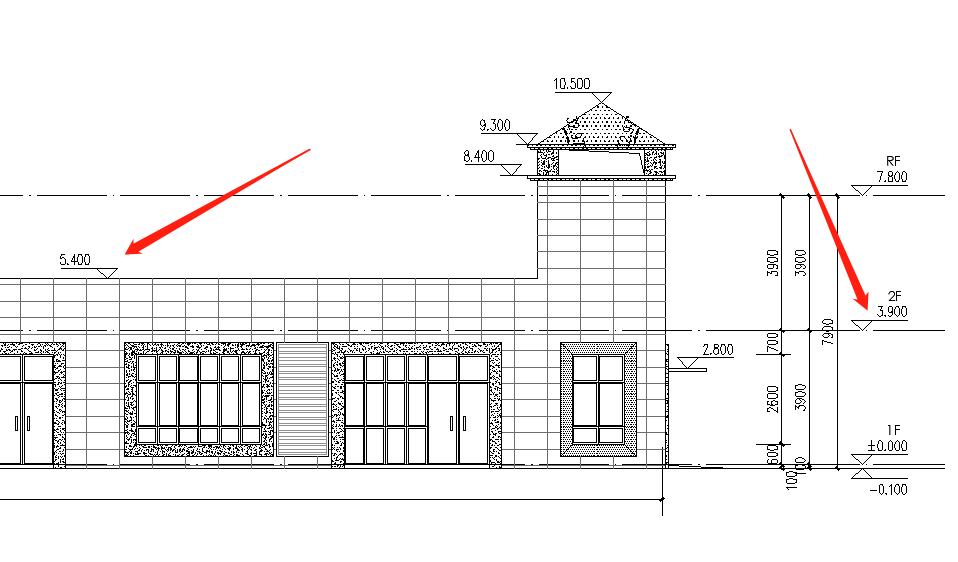

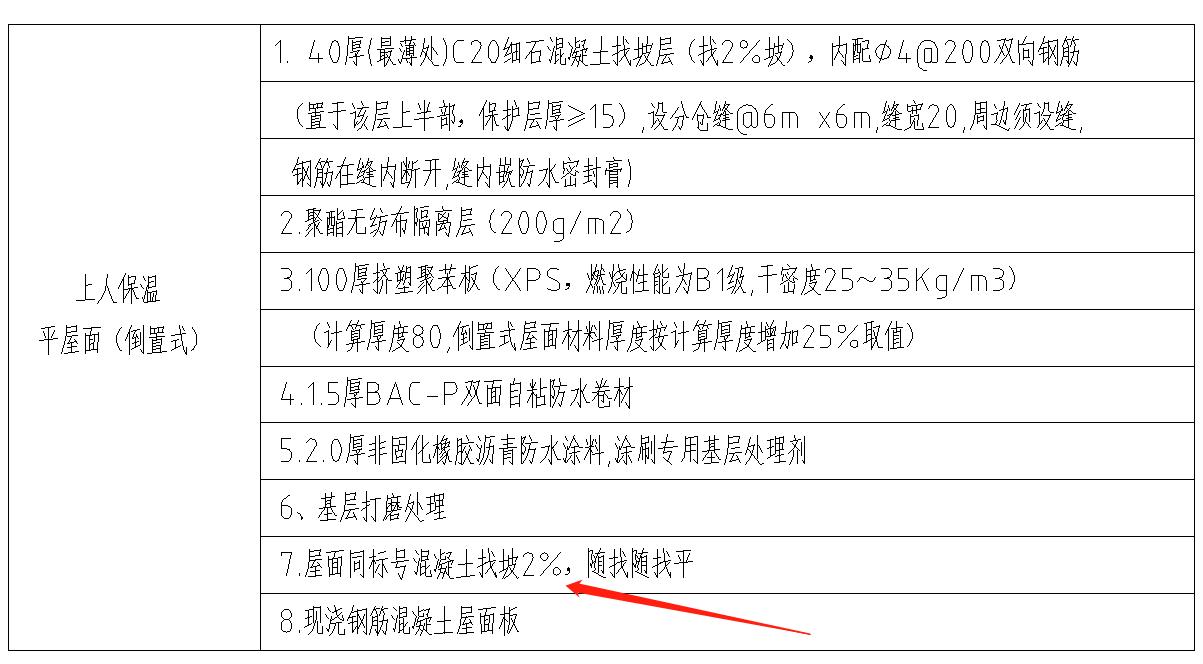

二、按倒置式屋面找坡3%，樓梯門處坡長5500，找坡厚度165。按原設計2%，找坡厚度110。構造厚度143.5。總厚度308.5（按3%）或253.5（按2%）.女兒墻高度1500，減去構造總厚度，凈高1191.5（按3%），或者1246.5（按2%），均小于規范要求的1300。

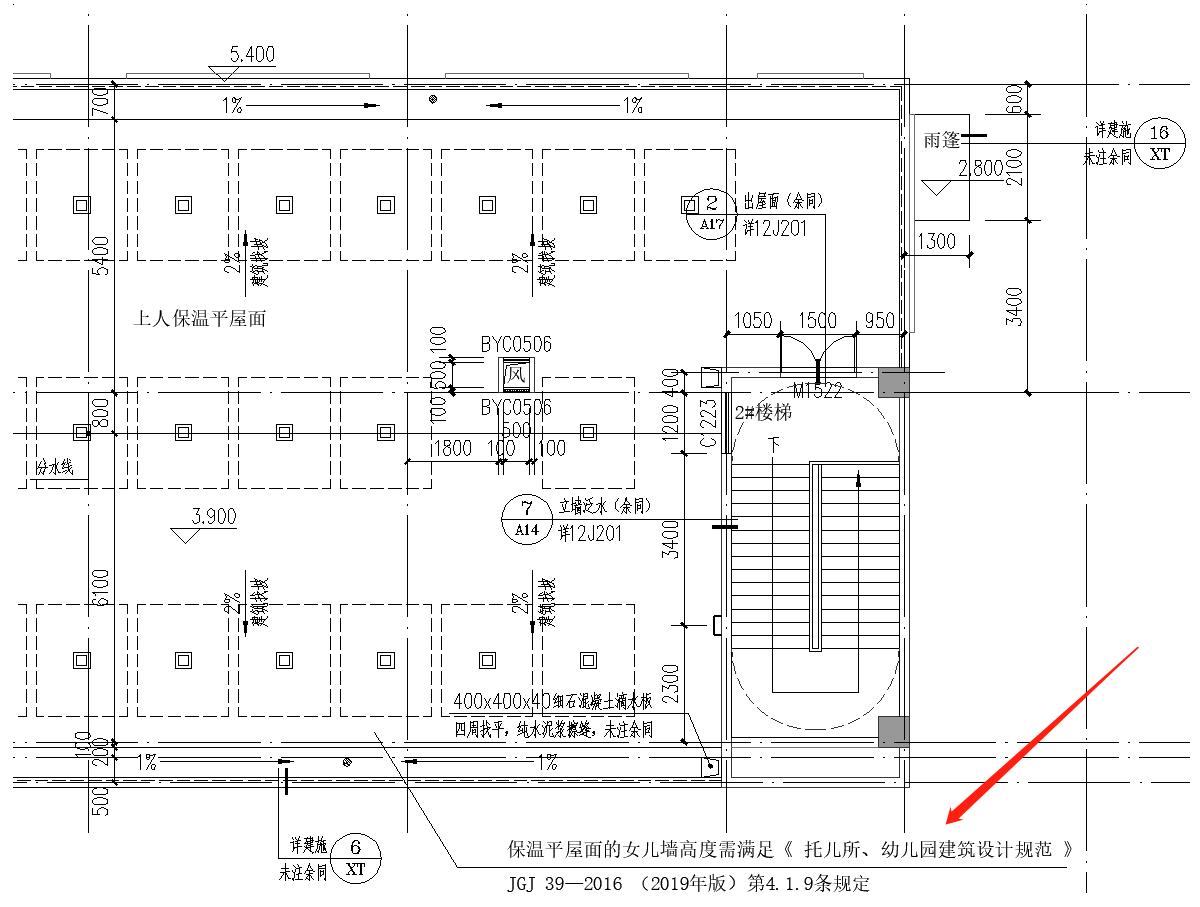

三、圖紙屋面平面上標注了高度需滿足規范高度規定，但實際計算達不到，出現矛盾。為避免施工出錯，應把這部分的做法明確按規范計算后確定。

附圖：

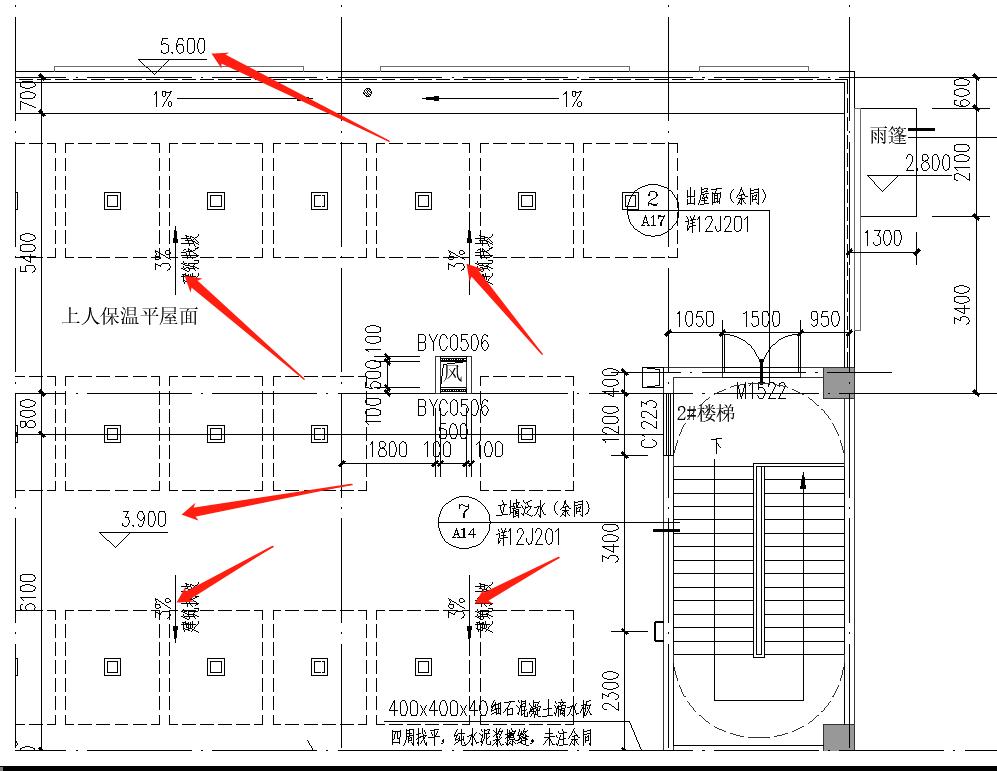

修改后的屋面平面如下
